特點：
● 配置Higerman數控係統，電子齒輪箱（EBD)功能及自主開發的滾齒機軟件，人機對話式界麵；
●機床采用立式布局，5-6軸控製、四軸聯動；
●B、C軸采用伺服電機直聯;
●X、Z直線軸采用進口H級精密滾柱型導軌、P級精密絲杠，伺服電機直聯，運動精度高、剛性強；
●Y軸采用伺服電機直聯，實現竄刀可通過係統進行設置；
●A軸采用伺服電機加齒輪減速機控製以增大輸出扭矩，5軸機型為液壓油泵控製；
●工件尾頂采用液壓控製、壓力可調，頂尖尾座自帶回轉功能；
●滾刀刀杆采用莫氏柄結構，更換方便快捷；
●可加工直齒輪、斜齒輪、鼓形齒輪、蝸輪、同齒輪、花鍵等零件，量產精度GB7級、精度切削可達GB6級；
●可選配二次對刀附件，進行硬齒麵二次切削。
機床參數：
機床型號
機床參數
N150
N150D
5軸
6軸
5軸
6軸
最大加工模數
3M
3.5M
最大加工直徑
¢150mm
¢180mm
工件軸最高轉速（C軸）
400rpm/min
300rpm/min(DD馬達）
滾刀軸最高轉速（B軸）
2500rpm
3000rpm
刀架回轉角度（A軸）
±45º液壓
±45º伺服
±45º液壓
±45º伺服
徑向行程（X軸）
120（15-135）mm
135（20-155）mm
軸向行程（Z軸）
350mm
300（200-500）mm
竄刀行程（Y軸）
100mm
90mm
尾座行程
400（100-500）mm
240（260-500）mm
工作台直徑
155mm
160mm
滾刀主軸錐孔
莫氏5號
莫氏5號
滾刀最大尺寸
¢70mm*80mm
¢80mm*120mm
徑向進給速度（X軸）
5000rpm/min
5000rpm/min
軸向進給速度（Z軸）
5000rpm/min
5000rpm/min
主軸功率
5.5kw
5.5kw
總功率
12kw
13kw
15kw
16kw
外觀尺寸
2200×1600×2300mm
2300×1600×2800mm
重量
約5000kg
約5300kg
標準附件：
項次
品名
數量
1
刀杆 ¢13mm、¢16mm、¢22mm
各1套
2
刀具墊片 10mm、20mm、30mm
各1件
3
電控箱空調
1套
4
夾具安裝座
1件
5
水平調整螺栓、機腳墊塊
6套
6
標準工具箱
1套
7
莫氏5號頂尖
1支
8
操作說明書
1套
特殊附件：
項次
品名
數量
1
刀杆 ¢27mm
1套
2
氣動去毛剌裝置
1套
3
二次對刀（精滾）
1套
4
油霧收集器
1套
5
微量潤滑冷卻係統
1套
6
專用工裝
1套
7
自動上下料係統
1套
8
磁性鐵屑排屑裝置
1套
外觀尺寸：

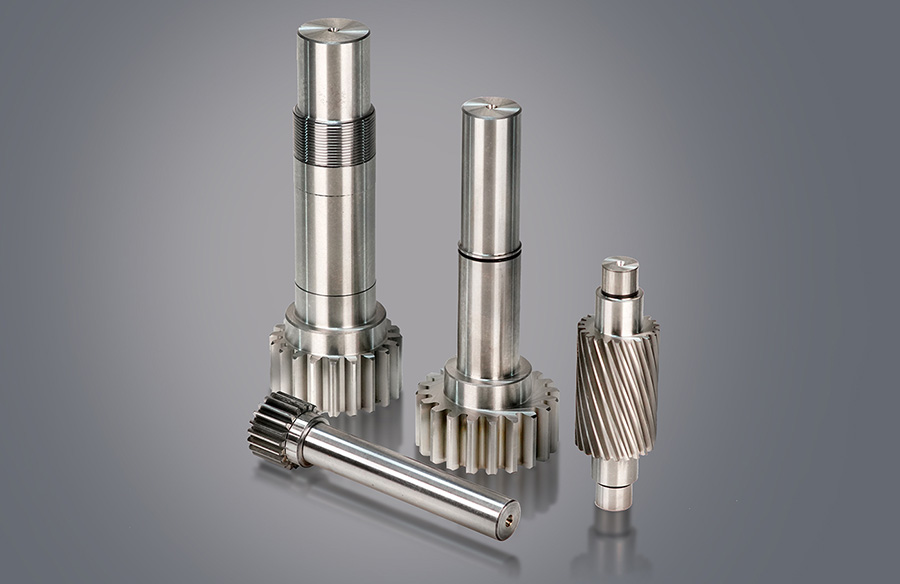

加工樣品：
